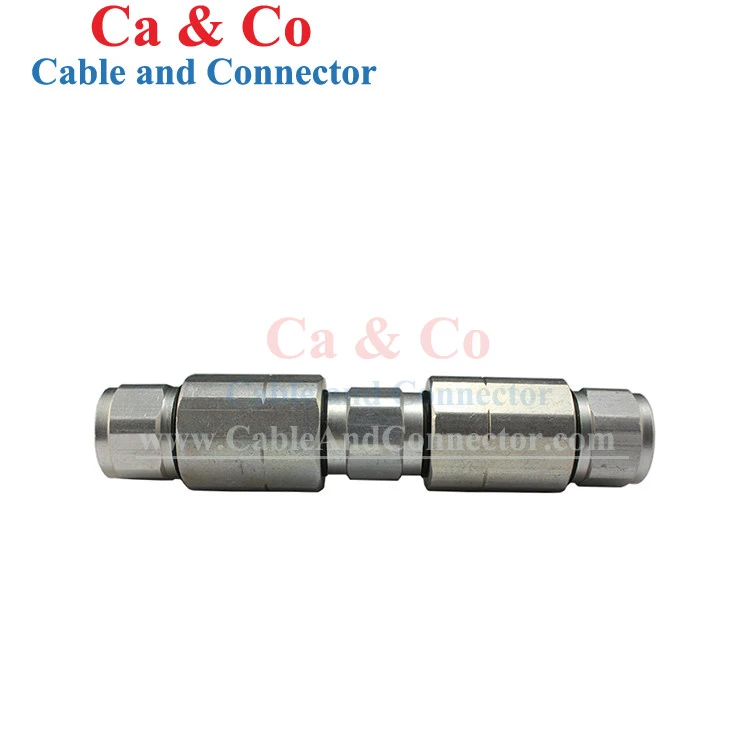

320 Ekleme Konektörü, RF iletimi ve kablolu ağ sistemlerinde 320 alüminyum koaksiyel kabloyu birleştirmek için kullanılan alüminyum koaksiyel kablo konektörüdür. Kablo ekleme için gereken iletken bağlantıyı ve elektrik yalıtımını sağlamak için alüminyum ve POM yapısı kullanır.
Şartname
|
Ürün Tipi |
320 Ekleme Konektörü |
|
CA&CO Modeli |
CAC-320-SPLI |
|
Frekans Aralığı |
DC~1000MHz |
|
Çalışma Gerilimi |
335V Maks |
|
Dayanım Gerilimi |
170V Rms |
|
Merkez İletişim |
10 mΩ'dan küçük veya ona eşit |
|
Dış İletişim |
5 mΩ'dan küçük veya ona eşit |
|
Yalıtım direnci |
1000 MΩ'dan büyük veya ona eşit |
|
Dayanıklılık (Çiftleşme) |
500 Döngüden büyük veya eşit |
|
Geçerli Standart |
IEC 60169-24 |
|
Malzeme |
Alüminyum+POM |
|
Sıcaklık Menzil |
-35~+60 derece |
Kompakt Ek Yapısı
Alüminyum Konnektör Gövdesi
Alüminyum gövde, konektörün ana iletken ve yapısal kısmını oluşturur.
POM Yalıtım Bileşenleri
POM bileşenleri konektörün iletken parçaları arasında yalıtım sağlar.
Entegre Ekleme Yapısı
İletken ve yalıtkan bileşenler, koaksiyel kablo ekleme için tek bir konnektörde birleştirilir.
Güvenilir Elektrik Performansı
Düşük-Dirençli Elektrik Kontağı:Merkez kontak direnci 10 mΩ'dan az veya ona eşittir, dış kontak direnci ise 5 mΩ'dan az veya eşittir; bağlantı noktalarındaki elektrik kaybını en aza indirmeye yardımcı olur.
Yüksek Yalıtım Direnci:Konektör, iletken bileşenler arasındaki elektriksel ayrımı korumak için 1000 MΩ'a eşit veya daha büyük bir yalıtım direnci sağlar.
DC–1000 MHz Frekans Aralığı:Konektör, uyumlu RF kablo sistemleri için belirtilen frekans aralığını kapsayan DC'den 1000 MHz'e kadar çalışır.
500+ Çiftleşme Döngüsü:Konektör en az 500 birleştirme döngüsüne dayanacak şekilde derecelendirilmiş olup, servis ve bakım sırasında tekrarlanan bağlantı ve bağlantı kesilmesini destekler.
OEM ve Özelleştirme
Standart konfigürasyonun ötesinde ürün özellikleri veya tanımlama gerektiren siparişler için özelleştirme mevcuttur.
Ürün Yapılandırması -Özel boyutlar veya bileşen konfigürasyonları müşteri çizimlerine ve kablo gereksinimlerine göre değerlendirilebilir.
Malzeme Gereksinimleri -Özel uygulama gereksinimleri için alternatif malzeme özellikleri incelenebilir.
Ürün Kimliği -Uygun olduğu yerde müşteri parça numaraları, model kodları veya diğer gerekli işaretler eklenebilir.
OEM Paketleme -Toplu siparişler için{0}müşteriye özel etiketler, paketleme miktarları ve paketleme talimatları düzenlenebilir.
Teknik İnceleme -Üretim öncesi değerlendirme için çizimler, numuneler veya kablo özellikleri gönderilebilir.
Kalite Kontrol
Gelen Malzeme Denetimi:Alüminyum ve POM bileşenleri üretime girmeden önce malzeme durumu, görünüm ve gerekli özellikler açısından kontrol edilir.
Boyutsal Muayene:Montajdan önce boyutsal sapmaları belirlemek için temel boyutlar ve eşleşen yüzeyler üretim sırasında kontrol edilir.
Montaj Denetimi:Montajcılar, konnektör montajı sırasında iletken ve yalıtkan bileşenlerin konumunu ve uyumunu doğrular.
Elektrik Testi:Bitmiş konektörler, temas ve yalıtım performansı da dahil olmak üzere ilgili elektriksel özellikler açısından kontrol edilir.
Son Muayene:Tamamlanan üniteler, ambalajlamadan önce görünüm, montaj durumu ve ürün tanımlaması açısından incelenir.
Kurulum ve Bakım
Kablo Hazırlama -Montajdan önce kablo ucunu konektörün belirtilen sonlandırma gereksinimlerine göre hazırlayın.
Bileşen Hizalaması -Bağlantıyı sabitlemeden önce kablo ve konnektör bileşenlerini doğru şekilde konumlandırın.
Bağlantı Güvenliği -Doğru teması sağlamak için montajı geçerli kurulum prosedürüne göre tamamlayın.
-Kurulum Kontrolünü Gönder -Tamamlanan bağlantıyı doğru montaj, sabitleme ve gözle görülür hasar açısından inceleyin.
Bakım -Kablo onarımı veya değişimi sırasında, yeniden birleştirmeden veya bileşen değiştirmeden önce konnektörü ve kablo ucunu inceleyin.
Paketleme ve Teslimat
Bireysel Paketleme -Her bir konektör, taşıma ve taşıma sırasında ürünü korumak için ayrı ayrı paketlenmiştir.
Toplu Kartonlar -Ürünler, sipariş miktarına ve nakliye gereksinimlerine göre iç ambalajda ve ihracat kartonlarında paketlenir.
Karton Tanımlaması -Dış kartonların üzerine model, miktar, parti bilgileri ve müşteri sevkıyat işaretleri eklenebilir.
Belgeleri Dışa Aktar -Siparişe göre ticari fatura, çeki listesi, menşe şahadetnamesi ve diğer gerekli belgeler hazırlanabilir.
Teslimat Planlaması -Üretim ve sevkiyat programları, sipariş miktarına ve kararlaştırılan teslimat gereksinimlerine göre onaylanır.
SSS
S: Toplu sipariş vermeden önce numune sipariş edebilir miyim?
C: Evet. Toplu satın alma öncesinde ürün uyumunu ve uygulama uygunluğunu doğrulamak isteyen müşteriler için numuneler düzenlenebilir.
S: 320 Ekleme Konnektörünün MOQ'u nedir?
C: Minimum Sipariş Adedi sipariş miktarına ve paketleme gereksinimlerine bağlıdır. Onay için gerekli miktarı bizimle iletişime geçin.
S: Toplu siparişlerin teslim süresi nedir?
C: Teslim süresi sipariş miktarına ve üretim planlamasına bağlıdır. Onaylanan teslim süresi teklifle birlikte sağlanabilir.
S: Konektörün kabloma uyup uymadığını nasıl doğrulayabilirim?
C: Kablo modelinizi, spesifikasyonlarınızı, boyutlarınızı veya teknik çiziminizi sağlayın. Sipariş vermeden önce uyumluluk incelenebilir.
S: Uyumluluk değerlendirmesi için kablo örneği gönderebilir miyim?
C: Evet. Uyumluluğun onaylanması gerektiğinde teknik değerlendirme için bir kablo örneği veya ayrıntılı kablo özellikleri sağlanabilir.
S: Bu ürün mevcut bir konektörün değiştirilmesi için uygun mudur?
C: Uyumluluk mevcut kablo, konnektör boyutları ve uygulama gereksinimlerine göre doğrulanmalıdır. Mevcut ürün detaylarının sağlanması daha doğru bir değerlendirme yapılmasını sağlar.
S: Düzenli satın almadan önce deneme siparişi verebilir miyim?
C: Gerekli miktara, ürün konfigürasyonuna ve teslimat hedefine göre deneme siparişleri tartışılabilir.
S: Distribütörler ve projeler için sürekli tedariki destekliyor musunuz?
C: Evet. Onaylanan spesifikasyona, sipariş miktarına ve teslimat programına göre düzenli tedarik düzenlenebilir.
S: Teklif için hangi bilgilere ihtiyaç var?
C: Gerekli miktarı, kablo özelliklerini, teslimat yerini ve özel satın alma veya paketleme gereksinimlerini sağlayın.
S: Yıllık talebe göre fiyat teklifi verebilir misiniz?
C: Evet. Planlanan veya yinelenen satın almalar için tahmini yıllık miktarın sağlanması, uygun üretim ve tedarik düzenlemesini değerlendirmemize yardımcı olabilir.
