Bakır MC Besleyici Kablo, antenler, vericiler, alıcılar ve RF dağıtım ekipmanları arasında radyo frekansı sinyallerinin iletilmesi için tasarlanmıştır. Koaksiyel yapısı, kontrollü empedans, istikrarlı RF iletimi ve mekanik koruma sağlamak için bir bakır boru iç iletkeni, köpüklü PE dielektrik, halka şeklinde oluklu bakır dış iletken ve bir LLDPE veya yangını-geciktiren PE ceketi birleştirir.
Elektriksel Özellikler
|
İç iletken DC direnci (Ω/km) |
0.78 |
|
Dış iletken DC direnci (Ω/km) |
0.66 |
|
Karakteristik empedans (Ω) |
50±1.5 |
|
Kapasitans (p F/m) |
76 |
|
Hız (%) |
88 |
|
Dielektrik dayanımı (KV) |
10.0 |
|
Yalıtım direnci (MΩ/km) |
＞1×104 |
|
Tepe güç değeri (KV) |
205 |
|
Tepe gerilimi (V) |
4300 |
|
Kesim{0}}frekansı (GHz) |
3.7 |
|
Zayıflatma ve Ortalama Güç (Maksimum zayıflama değeri, nominal zayıflama değerinin %105'i olacaktır) |
|
|
Frekans (MHz) |
Zayıflatma (@20 derece, d B/100m) |
Ortalama güç (kv) |
|
200 |
1.20 |
8.12 |
|
450 |
1.87 |
5.22 |
|
800 |
2.59 |
3.78 |
|
900 |
2.77 |
3.69 |
|
1000 |
2.94 |
3.32 |
|
1500 |
3.73 |
2.62 |
|
1800 |
4.16 |
2.35 |
|
2000 |
4.43 |
2.21 |
|
2200 |
4.76 |
2.21 |
|
2500 |
5.08 |
1.92 |
|
3000 |
5.68 |
1.72 |
VSWR
|
800MHz~1000MHz |
1.10 |
|
1700MHz~2500MHz |
1.15 |
|
2500MHz~3000MHz |
1.20 |
Tip
|
Standart kablo HCTAY-50-32 Yangını-geciktiren kablo HCTAYZ-50-32 |
||
|
Yapı |
||
|
İç iletken |
Malzeme |
Bakır boru |
|
Çap (mm) |
13.1±0.1 |
|
|
Yalıtım |
Malzeme |
Köpüklü PE |
|
Çap (mm) |
32.5±0.25 |
|
|
Dış iletken |
Malzeme |
Halka şeklinde oluklu bakır boru |
|
Çap (mm) |
35.7±0.3 |
|
|
Ceket |
Malzeme |
LLDPE veya yangını-geciktiren PE |
|
Min. kalınlık (mm) |
＞1.2 |
|
|
Çap (mm) |
38.8±0.30 |
|
Teknik Özellikler
|
Bükme yarıçapı (mm) |
Tek viraj |
200 |
|
Tekrarlanan viraj |
380 |
|
|
Çekme mukavemeti (N) |
2500 |
|
|
Kablo ağırlığı (kg/km) |
880 |
|
|
Önerilen sıcaklık (derece) |
Depolamak |
-70~+85 |
|
Kurulum |
-40~+60 |
|
|
İşletim |
-55~+85 |
|
Düşük-Kayıplı 50Ω RF İletimi
Kararlı 50Ω Empedans
Koaksiyel yapı, kontrollü bir 50Ω iletim yolunu korurken, köpüklü PE dielektrik, kararlı empedans için iletken aralığını tutarlı tutar.
Düşük Sinyal Zayıflaması
Bakır iletkenler ve köpüklü PE dielektrik, belirtilen frekans aralığında RF iletim kaybını en aza indirecek ve besleyici uzunluğu boyunca sinyal gücünün korunmasına yardımcı olacak şekilde tasarlanmıştır.
Düşük VSWR
Düzgün koaksiyel yapı, sinyal yansımasını azaltır ve bağlı ekipmanlar arasında verimli RF güç aktarımını destekler.

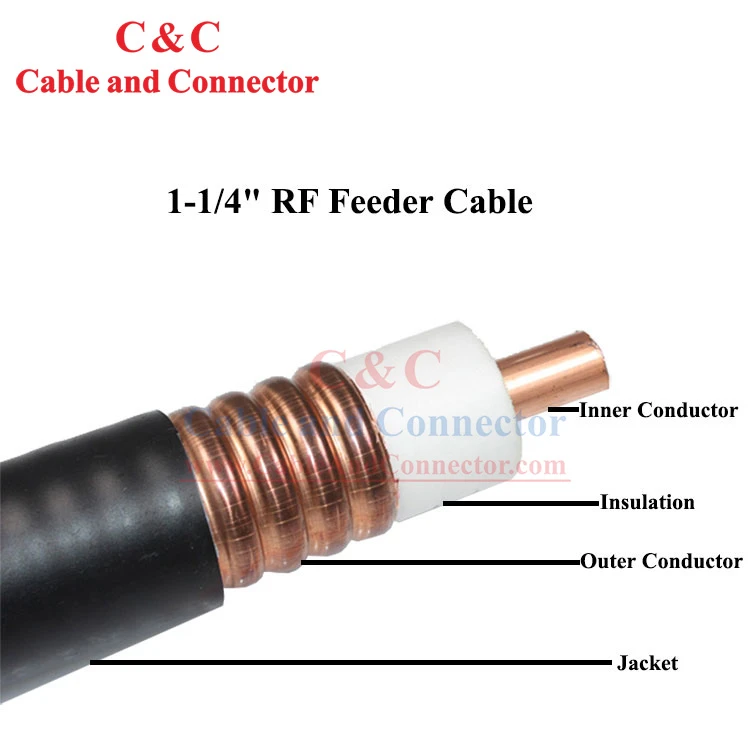

Bakır Koaksiyel Yapı
Bakır Boru İç İletken
Bakır boru, tutarlı elektrik performansı için kontrollü boyutlara sahip iletken bir RF iletim yolu sağlar.
Köpüklü PE Dielektrik
Köpüklü PE katmanı, kablonun empedansına ve iletim özelliklerine katkıda bulunurken iletkenler arasındaki ayrımı korur.
Halka Şeklinde Oluklu Bakır Dış İletken
Oluklu bakır boru, koaksiyel yapıyı bozmadan kablonun kurulum sırasında bükülmesine izin verirken sürekli koruma sağlar.
LLDPE veya Yangın-Geciktirici PE Ceket
Dış kılıf, kabloyu kullanım ve kurulum sırasında maruz kalmaya karşı korur. LLDPE standart yapı için sağlanırken, ek yangın performansı gereksinimlerinin geçerli olduğu durumlarda yangını-geciktiren PE de mevcuttur.
Kurulum ve Mekanik Güvenilirlik
Esnek Oluklu Yapı
Halka şeklindeki oluklu dış iletken, yönlendirme sırasında kontrollü bükülmeye izin vererek kablonun ekipman ve kurulum noktaları etrafında taşınmasını kolaylaştırır.
Mekanik Koruma
Bakır dış iletken ve PE kılıf, kablonun çekilmesi, taşınması ve montajı sırasında iç iletim yapısına koruma sağlar.
Sıcaklığa-Uyarlanmış Yapı
Kablo, değişen çevresel koşullar altında kullanımı desteklemek üzere tanımlanmış depolama, kurulum ve çalışma sıcaklığı aralıklarıyla tasarlanmıştır.
Üretim ve Kalite Kontrol
Bakır İletken Muayenesi
Bakır boru malzemeleri kablo üretimine geçmeden önce boyutsal tutarlılık, yüzey durumu ve malzeme kalitesi açısından kontrol edilmektedir. Tasarlanan koaksiyel yapıyı korumak için iletken boyutları kontrol edilir.
Dielektrik Ekstrüzyon Kontrolü
Köpüklü PE dielektrik, kontrollü boyutlara ve tekdüzeliğe sahip iç iletkenin etrafında üretilir. Dielektrik katman, iç ve dış iletkenler arasında tutarlı bir ayrım sağlamak için incelenir.
Oluklu İletken Şekillendirme
Bakır dış iletken, dielektrik çevresinde halka şeklinde oluklu bir yapı halinde oluşturulmuştur. Üretim denetimi, oluşturulan çapa, oluk durumuna ve yüzey bütünlüğüne odaklanır.
Ceket Ekstrüzyonu
LLDPE veya yangını{0}geciktiren PE kılıfı, tamamlanmış koaksiyel yapı üzerine ekstrüde edilir. Üretim sırasında ceket boyutları, yüzey durumu ve kablo tanımlamaları kontrol edilir.
Biten Kablo Testi
Bitmiş kablo, sevkıyattan önce temel elektriksel, boyutsal ve mekanik özellikler açısından incelenir. RF-ile ilgili inceleme, iletken direnci ve bitmiş kablo boyut kontrollerinin yanı sıra empedans, zayıflama ve VSWR testini içerebilir.
Son Muayene
Ambalajlamadan önce, tedarik edilen kablonun üretim ve sipariş gerekliliklerine uygun olduğundan emin olmak için bitmiş kablo, kablo görünümü, işaretleri, boyutları, ambalaj uzunluğu ve ürün kimliği açısından kontrol edilir.
Kablo Tanımlama ve Proje İzlenebilirliği
Açık ürün tanımlaması yüklenicilerin, distribütörlerin ve proje ekiplerinin depolama ve kurulum sırasında kabloyu yönetmelerine yardımcı olur. Kablo ve tambur işaretleri, kablo tipini, ürün özelliklerini, üretim bilgilerini ve nakliye ayrıntılarını tanımlamak için kullanılabilir.
Proje siparişleri için ürün tanımlama ve paketleme bilgileri, uygun olduğu durumlarda müşterinin satın alma ve envanter gereksinimleriyle koordine edilebilir.
RoHS-Uyumlu RF Besleyici Kablosu
Ürün, kısıtlanmış maddeler için geçerli RoHS gerekliliklerini karşılamaktadır. RoHS uyumluluk bilgileri, müşteri kalifikasyonu, proje onayı ve satın alma kayıtları için gereken teknik dokümantasyonun bir parçası olarak sağlanabilir.
500 m Ahşap Varil Ambalajı
Standart Paketleme Uzunluğu -Toplu taşıma ve proje kurulumu için ahşap tambur başına 500 m kablo.
Kablo Koruması -Kablo, taşıma sırasında deformasyonu ve taşıma hasarını azaltmak için tamburun üzerine güvenli bir şekilde sarılmıştır.
Kolay Dağıtım -Tambur ambalajı, kurulum sırasında kontrollü kablo ödemesini destekler ve gereksiz kablo kullanımını azaltmaya yardımcı olur.
Tambur Tanımlaması -Ürün özellikleri ve sevkiyat bilgileri, teslim alma ve envanter yönetimi için tamburun üzerine işaretlenebilir.
Proje Paketleme -Toplu ve proje siparişleri için özel kablo uzunlukları veya paketleme gereksinimleri tartışılabilir.
SSS
S: Teklif talebinde bulunurken hangi bilgileri vermeliyim?
C: Lütfen gerekli kablo modelini, miktarını veya toplam uzunluğunu, kılıf tipini, teslimat yerini ve projeye-özel teknik gereksinimleri belirtin.
S: Toplu siparişten önce numune tedarik edebilir misiniz?
C: Numune mevcudiyeti gerekli spesifikasyona ve miktara bağlıdır. Numune düzenlemesini onaylayabilmemiz için gereksinimlerinizle birlikte bizimle iletişime geçin.
S: Bu RF besleyici kablosunun standart MOQ'u nedir?
C: Minimum Sipariş Adedi kablo spesifikasyonuna, üretim programına ve sipariş miktarına bağlıdır. Onay için lütfen gerekli uzunluğu belirterek bizimle iletişime geçin.
S: Toplu siparişler için tipik teslim süresi nedir?
C: Teslim süresi sipariş miktarına, kablo konfigürasyonuna, ham madde mevcudiyetine ve üretim planlamasına bağlıdır. Teklifle birlikte onaylanmış bir teslim süresi sağlanabilir.
S: Müşterinin RF kablo spesifikasyonuna göre üretim yapabilir misiniz?
C: Evet. Müşteriler, talep edilen yapının üretilip üretilemeyeceğini doğrulamak amacıyla üretimden önce incelenmek üzere teknik spesifikasyonları, çizimleri veya proje gerekliliklerini sunabilirler.
S: Özel etiketleme veya OEM ambalajı sağlayabilir misiniz?
C: Evet. Ürün markalama, varil tanımlama ve paketleme, üzerinde anlaşılan OEM veya proje gereksinimlerine göre koordine edilebilir.
S: Siparişle birlikte hangi belgeleri sağlayabilirsiniz?
C: Sipariş gereksinimlerine bağlı olarak belgeler, teknik veri sayfalarını, denetim kayıtlarını, RoHS belgelerini, paketleme listelerini ve üzerinde anlaşmaya varılan diğer nakliye veya uyumluluk belgelerini içerebilir.
S: Üretim partileri arasında tutarlılığı nasıl sağlıyorsunuz?
C: Üretim spesifikasyonları, malzeme kontrolleri,-süreç içi denetimler ve tamamlanmış-kablo testleri, partiler arasında tutarlılığı korumak için kullanılır. Parti ve varil tanımlama aynı zamanda ürün izlenebilirliğini de destekleyebilir.
