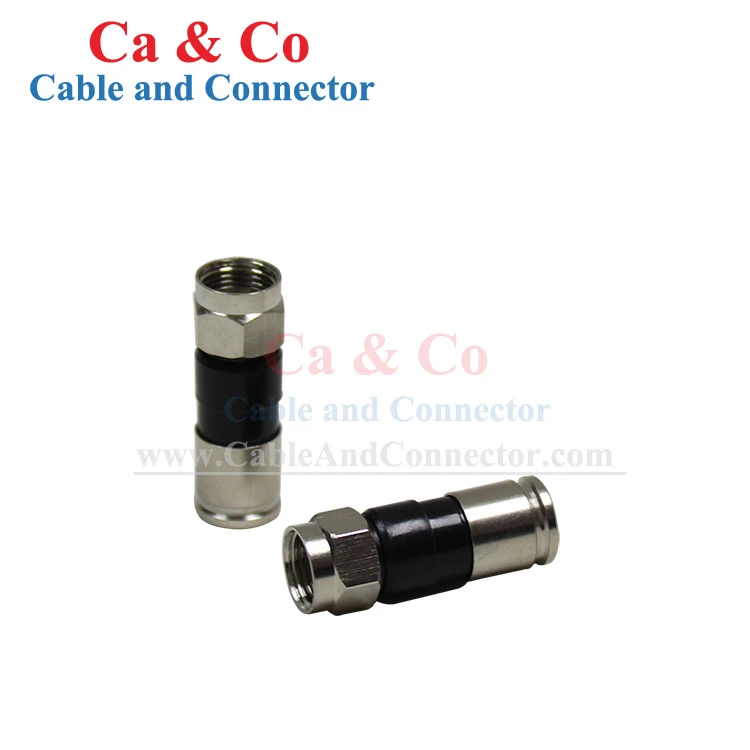

DTYHXL RG6 Sıkıştırma Konektörü, CATV, geniş bant, uydu TV ve diğer 75-ohm koaksiyel sistemlerde RG6 standart-koruyucu koaksiyel kabloyu sonlandırmak için F-tipi bir sıkıştırma konektörüdür. Farklı kablo ve kurulum gereksinimleri için RG59 uyumluluğu, nikel-kaplamalı pirinç veya çinko alaşımı yapı ve O-Halkalı- veya-suz{10}}yapılandırmalar mevcuttur.
Şartname
|
Ürün Tipi |
CCYHXL RG6 Sıkıştırma Konnektörü |
|
DAYTAI Modeli |
CC-FC-RG6-DTYHXL |
|
Frekans Aralığı |
DC~1000MHz |
|
Empedans |
75 Ohm (Nominal) |
|
Çalışma Gerilimi |
335V Maks |
|
Dayanım Gerilimi |
750V Rms |
|
Merkez İletişim |
10 mΩ'dan küçük veya ona eşit |
|
Dış İletişim |
5 mΩ'dan küçük veya ona eşit |
|
Yalıtım direnci |
1000 MΩ'dan büyük veya ona eşit |
|
Kabloya Uygun |
RG6 Koaksiyel Kablo |
|
İnşaat Yöntemi |
Sıkıştırma aracına uygun (CC-TCOM-JSLS, CC-TCOM-SLHS, CC-TCOM-RZX) isteğe bağlıdır |
|
Malzeme |
Pirinç Nikel Kaplama veya Çinko Alaşımı |
|
Sıcaklık Menzil |
-35~+60 derece |
RG6 Kablo Uyumluluğu
Standart-Kalkan RG6:RG6 standart-korumalı koaksiyel kablo için tasarlanmış olup konektör yapısı kablonun merkez iletkeni, dielektrik, koruyucu ve ceketiyle eşleştirilmiştir.
RG59 Seçeneği:RG59 kablosunu kullanan uygulamalar için RG59 uyumlu bir yapılandırma mevcuttur.
Toplu Siparişler için Kablo Doğrulaması:Toplu siparişlerde, üretim öncesinde konnektör uyumluluğunun doğrulanması için kablo özellikleri veya numuneler sağlanabilir.
Sıkıştırmanın Sonlandırılması
Kablo Ekleme:Hazırlanan koaksiyel kablo, merkez iletken merkez kontağa ulaşıncaya ve ekran dış kontağa karşı konumlanıncaya kadar sokulur.
Sıkıştırma Sabitleme:Konektör, kablo kılıfını sabitlemek ve sonlandırma konumunu korumak için hazırlanan kablonun etrafına sıkıştırılır.
Araç-Kontrollü Sonlandırma:Uyumlu sıkıştırma araçları, saha kurulumu ve toplu montaj sırasında tekrarlanabilir kablo sonlandırması için kontrollü sıkıştırma sağlar.
75-Ohm F Tipi Bağlantı
F-tipi arayüz, 75 ohm koaksiyel sistemler için gereken merkez sinyal yolunu ve dış koruma yolunu korur.
Merkezi İletişim:Merkez iletken, sinyal bağlantısını kurmak için merkez kontağın içine sabitlenir.
Dış İletişim:Dış kontak, konnektör aracılığıyla ekran bağlantısını korumak için kablo koruma katmanına geçer.
Geniş Bant Frekans Kullanımı:Konektör, belirtilen çalışma frekansı dahilinde CATV, geniş bant, uydu ve RF dağıtım uygulamaları için uygundur.
Temas ve Yalıtım Performansı
Düşük Temas Direnci:Sonlandırma sonrasında istikrarlı bir elektrik bağlantısını sürdürmek için üretim sırasında merkez ve dış kontak direnci kontrol edilir.
Merkezi{0}}-Kalkan-Yalıtımı:Yalıtım yapısı, sinyal ve koruma yolları arasında istenmeyen elektriksel teması önlemek için merkez kontağı dış iletken gövdeden ayırır.
Elektrik Denetimi:Biten üretim partileri, geçerli denetim gerekliliklerine göre temas direnci, yalıtım direnci ve dayanma gerilimi açısından kontrol edilir.
Konektör Yapısı
Nikel-Kaplamalı Pirinç
Nikel-kaplamalı pirinç, kaplama yüzeyli pirinç konnektör gövdesi gerektiren projeler için mevcuttur.
Çinko Alaşımı
Çinko alaşımı, farklı ürün ve satın alma özelliklerine göre alternatif gövde malzemesi olarak mevcuttur.
Malzeme Seçimi
Malzeme, onaylanmış ürün konfigürasyonuna göre üretimden önce belirlenir.
Kalite Kontrol ve Muayene
Gelen Malzeme Denetimi:Pirinç, çinko alaşımı, kaplama parçalar, yalıtım bileşenleri ve O-Halkalar montajdan önce kontrol edilir.
Boyutsal ve Arayüz Denetimi:Genel boyutlar, F-tipi arayüz boyutları, kontak konumu ve sıkıştırma-bölümü boyutları üretim sırasında kontrol edilir.
Kaplama ve Görünüm Kontrolü:Son montajdan önce kaplama durumu, konektör gövdesi, dişler, temas parçaları, çizikler ve deformasyon incelenir.
Elektrik Denetimi:Merkez teması, dış temas, yalıtım direnci ve dayanma gerilimi geçerli denetim gerekliliklerine göre kontrol edilir.
Sıkıştırma Doğrulaması:Örnek konnektörler, kablo yerleştirmeyi, sıkıştırma durumunu, koruma temasını ve kablo tutuşunu kontrol etmek için belirtilen kablo ve sıkıştırma aracıyla sonlandırılır.
Son Muayene:Ürün modeli, konfigürasyonu, miktarı, ambalajı ve etiketi, sevkıyattan önce sipariş spesifikasyonuna göre kontrol edilir.
Tekrar-Sıra Kontrolü:Onaylanan numuneler veya üretim spesifikasyonları, partiler arasında tutarlı ürün konfigürasyonunu korumak amacıyla tekrarlanan siparişler için referans olarak kullanılabilir.
Toplu Siparişler İçin Mevcut Yapılandırmalar
|
Yapılandırma |
Mevcut Seçenek |
|
Kablo Tipi |
RG6 Standart Kalkan / RG59 |
|
Gövde Malzemesi |
Nikel-Kaplamalı Pirinç / Çinko Alaşımı |
|
Sızdırmazlık |
O-Ringli / O-Ringsiz |
|
Sıkıştırma Aracı |
CC-TCOM-JSLS / CC-TCOM-SLHS / CC-TCOM-RZX |
|
Bağlayıcı Türü |
F-Tür Sıkıştırma |
Uygulamalar
CATV Dağıtımı
CATV dağıtım noktalarında ve abone bağlantılarında RG6 koaksiyel kablonun sonlandırılması için.
Geniş Bant Ağları
Geniş bant erişim ve dağıtım ekipmanlarında kullanılan koaksiyel bağlantılar için.
Uydu TV
Koaksiyel kablo, uydu alıcıları ve sinyal dağıtım ekipmanı arasındaki F-tipi bağlantılar için.
Konut Koaksiyel Sistemler
TV, geniş bant modem ve konut koaksiyel kurulumlarındaki RG6 bağlantıları için.
RF ve Video Dağıtımı
RF ve video sinyali dağıtım sistemlerinde 75 ohm koaksiyel bağlantılar için.
Paketleme ve Sevkiyat
Toplu Paketleme
Konektörler, sipariş miktarına ve paketleme gereksinimlerine göre toplu torbalarda veya iç kutularda tedarik edilir.
Karton Tanımlama
İhracat kartonları ürün modeli, yapılandırma, miktar ve müşterinin- belirlediği bilgilerle işaretlenebilir.
OEM Ambalaj
Distribütör ve OEM siparişleri için torba miktarı, iç-kutu miktarı, etiketleme ve karton işaretleri belirtilebilir.
Gönderim Öncesi-Kontrol
Ürün konfigürasyonu, miktarı, ambalajı ve etiketi sevkıyattan önce siparişe göre doğrulanır.
SSS
S: Bu RG6 sıkıştırma konektörünün kabloma uyup uymayacağını nasıl bileceğim?
C: Kablo tipini, koruma yapısını, kılıf çapını ve kablo hazırlama gereksinimlerini kontrol edin. Toplu siparişler için kablo spesifikasyonunun veya örneğinin sağlanması, uyumluluğun üretimden önce doğrulanmasına olanak tanır.
S: RG6 konnektör teklifi talep ederken ne sağlamalıyım?
C: Kablo türünü, gerekli miktarı, konektör yapılandırmasını, O-Ring gereksinimini, malzeme tercihini, paketleme gereksinimlerini ve hedef pazarı belirtin.
S: Konektörü mevcut kablo özelliklerimizle eşleştirebilir misiniz?
C: Evet. Seri üretimden önce uygun konnektör konfigürasyonunun onaylanması için kablo özellikleri veya örnekleri incelenebilir.
S: Bağlayıcı mevcut bir sıkıştırma aracıyla kullanılabilir mi?
C: Alet uyumluluğu, yalnızca konnektör görünümü yerine konnektör konfigürasyonu ile doğrulanmalıdır. Sipariş vermeden önce uyumluluğun kontrol edilebilmesi için mevcut takım modelini sağlayın.
S: Sıkıştırma konnektörü ile standart F konnektörü arasındaki fark nedir?
C: Bir sıkıştırma konektörü, yalnızca dişli arayüze dayanmak yerine, özel bir sıkıştırma işlemiyle koaksiyel kabloya sabitlenir. Bu, kablo montajı için tanımlanmış bir mekanik sonlandırma işlemi sağlar.
S: Bu konektörü tekrarlanan saha kurulumları için kullanabilir miyim?
C: Evet. Sıkıştırma sonlandırma yöntemi, konnektör, kablo hazırlığı ve sıkıştırma aracı doğru şekilde eşleştirildiğinde tekrarlanan kablo kurulumu için uygundur.
S: Tekrarlanan siparişler için aynı konnektör spesifikasyonunu koruyabilir misiniz?
C: Evet. Onaylanmış bir numune veya üretim spesifikasyonu, aynı ürün konfigürasyonunu korumak amacıyla tekrarlanan siparişler için referans olarak saklanabilir.
S: Kablo uyumluluk testi için örnekler sağlayabilir misiniz?
C: Evet. Numuneler gerekli konnektör konfigürasyonuna göre tedarik edilebilir, böylece müşteriler toplu satın almadan önce konnektörü gerçek kablo ve kurulum süreciyle test edebilirler.
S: Seri üretimden önce hangi bilgilerin doğrulanması gerekiyor?
C: Önemli öğeler kablo türü ve yapısı, konektör yapılandırması, malzeme, O-Ring seçeneği, sıkıştırma aracı, paketleme, etiketleme ve onaylanmış örnek veya spesifikasyondur.
