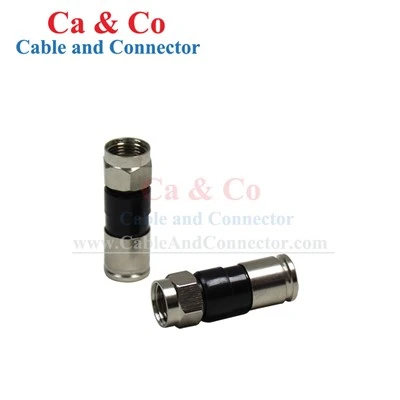

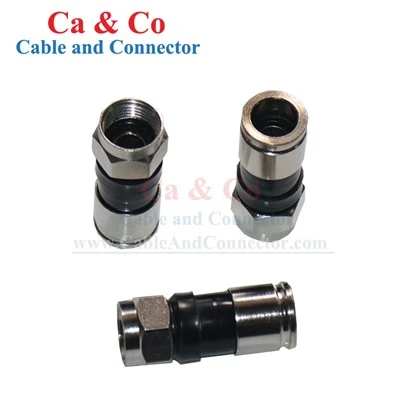

RG6 Üç Korumalı Sıkıştırma Konektörü, RG6 üç-koruyucu koaksiyel kabloyu sonlandırmak ve güvenli bir mekanik ve elektrik bağlantısı kurmak için F-tipi bir sıkıştırma konektörüdür.
Şartname
|
Ürün Tipi |
RG6 Tri Shield Sıkıştırma Konnektörü |
|
DAYTAI Modeli |
CC-FC-RG6-TSZJH |
|
Frekans Aralığı |
DC~1000MHz |
|
Empedans |
75 Ohm (Nominal) |
|
Çalışma Gerilimi |
335V Maks |
|
Dayanım Gerilimi |
750V Rms |
|
Merkez İletişim |
10 mΩ'dan küçük veya ona eşit |
|
Dış İletişim |
5 mΩ'dan küçük veya ona eşit |
|
Yalıtım direnci |
1000 MΩ'dan büyük veya ona eşit |
|
Kabloya Uygun |
RG6 Standart Kalkan Koaksiyel kablo |
|
İnşaat Yöntemi |
Sıkıştırma aracına uygun (CC-TCOM-JSLS, CC-TCOM-SLHS, CC-TCOM-RZX) isteğe bağlıdır |
|
Malzeme |
Pirinç Nikel Kaplama veya Çinko Alaşımı |
|
Sıcaklık Menzil |
-35~+60 derece |
RG6 Üçlü-Koruyucu Kablo Uyumluluğu
Çok-Katmanlı Kalkan Kolaylığı:Konektör yapısı, kablo sonlandırma sırasında merkez iletkeni, dielektrik, çoklu koruma katmanlarını ve dış kılıfı barındırır.
Kablo Boyutu Eşleştirme:Konektör boyutları, doğru yerleştirme ve sıkıştırmayı sağlamak için kablo yapısına uygundur.
Üretim Öncesi- Uyumluluk Kontrolü:Müşteriler, toplu üretimden önce uyumluluk değerlendirmesi için kablo çizimleri, spesifikasyonlar veya örnekler sağlayabilir.
Kararlı Sıkıştırma Sonlandırma
Firma Kablo Tutma:Sıkıştırma mekanizması hazırlanan kabloyu konektörün içinde sabitler ve sonlandırma sonrasında kablonun hareket etmesini önlemeye yardımcı olur.
Kablo Bağlantısına-Sabit Bağlayıcı-:Sıkıştırma, konnektör bileşenlerini kablo yapısına sıkı bir şekilde karşı getirerek sonlandırılan bağlantı boyunca tutarlı teması korur.
Kontrollü Sıkıştırma:Konektör, lehimleme gerektirmeden düzgün bir sonlandırma oluşturmak için hazırlanan kablonun etrafında sıkıştırılır.
Sıkıştırma Aracı Uyumluluğu
Çoklu Araç Seçenekleri:Uyumlu araç seçenekleri arasında CC-TCOM-JSLS, CC-TCOM-SLHS ve CC-TCOM-RZX bulunur.
Araç-Eşleşen Sonlandırma:İlgili araç, gerekli sıkıştırmayı elde etmek için konnektör ve kablo konfigürasyonuna göre seçilebilir.
Uygulamalar
CATV Ağları -Kablo TV dağıtımı için RG6 koaksiyel kablo sonlandırma.
Geniş Bant Ağları -Geniş bant dağıtım sistemlerinde koaksiyel bağlantılar.
Uydu TV -Uydu koaksiyel kablolaması için F-tipi sonlandırma.
RF Dağıtımı -Koaksiyel kablo ile uyumlu RF ekipmanı arasındaki bağlantılar.
Konut ve Ticari Kablolama -Kurulum ve bakım projeleri için saha sonlandırma.
OEM ve Özelleştirme
|
Özelleştirme Öğesi |
Mevcut Seçenekler |
|
Kablo Yapılandırması |
RG6 Üçlü-Kalkan; RG59 |
|
Bağlayıcı Malzemesi |
Nikel-Kaplamalı Pirinç; Çinko Alaşımı |
|
Sızdırmazlık |
O-Ringli; O-Halkasız |
|
Kablo Eşleştirme |
Özel kablo boyutları, çizimler veya örnekler |
|
Özel Etiket |
Logo, model markalama, etiket, barkod |
|
Ambalajlama |
Paket miktarı, iç ambalaj, karton işaretleme |
Kalite Kontrol
Gelen Malzeme Denetimi:Üretimden önce konektör gövdelerini, kontak bileşenlerini, O-Halkaları ve kaplama parçalarını malzeme durumu, boyutlar ve gözle görülür kusurlar açısından inceleyin.
İşleme ve Boyutsal Muayene:Üretim grupları arasında tutarlı uyum ve sonlandırma sağlamak için kritik bağlayıcı boyutlarını ve{0}}kablo giriş alanlarını kontrol edin.
Montaj Denetimi:Montaj sırasında kontak bileşenlerini, dahili parçaları ve O-Halka konumlandırmasını gerekli bağlayıcı yapılandırmasına göre doğrulayın.
Nihai Elektrik ve Görsel Muayene:Sevkiyattan önce geçerli elektrik gereksinimleri, görünüm, boyutlar, ürün konfigürasyonu ve ambalaj açısından bitmiş konnektörleri kontrol edin.
Toplu Tedarik ve Paketleme
Örnek Siparişler:Toplu satın alma işleminden önce-üretim öncesi değerlendirme için numuneler sağlanabilir.
Toplu Üretim:Siparişler, onaylanmış konnektör konfigürasyonuna ve onaylanmış spesifikasyonlara göre üretilir.
Paketleme Seçenekleri:Toplu miktar, torba/karton miktarı, etiketler, barkodlar ve karton işaretlemeler sipariş gereksinimlerine göre düzenlenebilir.
Tedarik Tekrarı:Onaylanan ürün spesifikasyonları ve paketleme gereklilikleri, tekrarlanan siparişler için referans olarak muhafaza edilebilir.
SSS
S: Alıcılar RG6 sıkıştırma konnektörünü seçerken neyi kontrol etmelidir?
C: Temel faktörler arasında kablo yapısı, kablo boyutları, konnektör arayüzü, sıkıştırma yöntemi ve kurulum araçları yer alır. Konektör gerçek kabloyla eşleştirilmelidir.
S: RG6 Tri-Shield ile standart-blendaj kablo arasındaki fark nedir?
C: Üç-Ekranlı kablo, standart-ekran yapısına kıyasla ek koruyucu katmanlar kullanır. Bu nedenle konnektör seçiminde gerçek kablo yapısı ve boyutları dikkate alınmalıdır.
S: Farklı tedarikçilerin RG6 sıkıştırma konnektörlerini nasıl karşılaştırabiliriz?
C: Yalnızca görünüm yerine kablo uyumluluğunu, konnektör yapısını, sıkıştırma yöntemini, malzemeyi, elektrik gerekliliklerini, denetim prosedürlerini ve üretim tutarlılığını karşılaştırın.
S: Siparişle birlikte inceleme veya test belgelerini de sağlayabilir misiniz?
C: Muayene veya test dokümantasyonu, üzerinde anlaşılan ürün gereksinimlerine ve sipariş spesifikasyonlarına göre sağlanabilir.
S: Bir satın alma programına farklı konnektör konfigürasyonları dahil edilebilir mi?
C: Gerekli miktarlara ve üretim düzenlemelerine bağlı olarak aynı kaynak kullanımı programı içerisinde farklı konfigürasyonlar temin edilebilir.
S: Tekrarlanan siparişler için onaylanan spesifikasyon korunabilir mi?
C: Evet. Onaylanan ürün özellikleri ve üretim gereksinimleri sonraki siparişler için referans olarak saklanabilir.
S: Distribütör ve özel{0}}etiketli ürün gruplarını destekleyebilir misiniz?
C: Evet. Onaylanan sipariş gereksinimlerine göre distribütör ve özel-etiket programları için ürün tanımlama ve paketleme düzenlenebilir.
S: Özel bağlayıcı projesi için satın alma süreci nedir?
C: Süreç genellikle gereksinim onayı, kablo ve konnektör değerlendirmesi, numune onayı, spesifikasyon onayı, toplu üretim, inceleme ve sevkiyatı içerir.
