giriiş
Modern hiper-bağlantılı dünyamızda, yüksek-hızlı veri iletimi ve kristal-net iletişim ağları, hem tüketiciler hem de işletmeler tarafından genellikle tamamen doğal karşılanır. Her yüksek-tanımlı televizyon yayınının, konut geniş bant internet bağlantısının, hücresel baz istasyonunun ve profesyonel kablosuz radyo sisteminin arkasında, kesintisiz iletişimi mümkün kılan gelişmiş bir fiziksel altyapı yatar. Bu küresel altyapının en dayanıklı, güvenilir ve kritik bileşenlerinden biri koaksiyel kablodur. Onlarca yıldır, bu özel elektrik iletim hattı türü, radyo frekansı (RF) sinyallerini bir elektronik ekipmandan diğerine güvenli, verimli ve güvenilir bir şekilde taşımak için temel ortam olarak hizmet vermiştir.
Birçok sektörde fiber optik ve kablosuz iletişimin hızlı ve yaygın yükselişine rağmen, koaksiyel kablo, tüketici elektroniği, endüstriyel üretim, havacılık ve uzay mühendisliği ve telekomünikasyon uygulamaları gibi oldukça geniş bir yelpazede son derece vazgeçilmez olmaya devam ediyor. Eşsiz, eşmerkezli geometrik tasarımı, elektromanyetik alanları başarılı bir şekilde kontrol altına almasına, dahili veri aktarımlarını sert dış gürültüden korumasına ve anlamlı operasyonel mesafeler boyunca sağlam sinyal bütünlüğünü korumasına olanak tanır. Bu kapsamlı kılavuz, koaksiyel kabloların temel kavramlarını araştırıyor, karmaşık iç anatomilerini inceliyor, RF sinyal iletiminin temel fiziğini inceliyor, farklı empedans standartlarını ve kablo çeşitlerini değerlendiriyor ve bunların çağdaş elektrik mühendisliğindeki temel operasyonel avantajlarını ve sınırlamalarını gözden geçiriyor.
1. Koaksiyel Kablonun Anatomisi ve Çekirdek Yapısı
Bir koaksiyel kablonun yüksek-performanslı iletim özelliklerine nasıl ulaştığını gerçekten anlamak için, onun farklı fiziksel yapısını ve malzeme bileşimini yakından incelemek gerekir. "Koaksiyel" teknik terimi, tüm iç eşmerkezli katmanların tek bir ortak geometrik ekseni paylaştığı yapısal gerçeğinden türetilmiştir. Bu hassas eşmerkezli hizalama, çevredeki elektromanyetik alanları kontrol etmek ve dış kesintileri tamamen bastırmak için tamamen kasıtlı ve titizlikle tasarlanmıştır. Standart bir koaksiyel kablo, her biri genel iletim hattı düzeneği içinde belirli bir mekanik veya elektriksel işlevi gerçekleştirmek üzere tasarlanmış dört ana eşmerkezli katmandan oluşur.
Tam merkezde, genellikle merkez iletken olarak adlandırılan çekirdek iletken bulunur. Bu kritik eleman genellikle yüksek-saflıkta katı bakırdan, daha fazla gerilme mukavemeti için bakır-kaplı çelikten veya gümüş-kaplı bakırdan üretilir ve birincil görevi ana elektriksel RF sinyalini taşımaktır. Bu iç iletkeni çevreleyen, genellikle katı veya köpüklü polietilenden veya politetrafloroetilenden (PTFE) yapılmış, iletken olmayan bir-katman olan dielektrik yalıtkandır. Dielektrik yalıtkan, merkez çekirdek ile dış katmanlar arasında hassas, değişmez fiziksel mesafeyi korur; bu, kablonun elektrik empedansını ve sinyal yayılma hızını belirlemek için çok önemlidir.
Dielektrik yalıtkanı çevreleyen metalik kalkan, çevresel gürültüye ve sinyal sızıntısına karşı mutlak hayati bir bariyer görevi görür. Bu kalkan tipik olarak alüminyum folyo ve kalaylı veya çıplak bakır şeritlerden oluşan sıkı dokunmuş bir ağdan oluşan bir kombinasyondan yapılır. Kalkan, ikincil bir iletken görevi görerek elektrik devresini tamamlarken, elektromanyetik dalgayı kablonun içinde yakalar ve harici elektromanyetik girişimi (EMI) ve radyo frekansı girişimini (RFI) engeller. Son olarak tüm düzenek PVC, polietilen veya poliüretan gibi dayanıklı polimerlerden yapılmış bir dış koruyucu ceketin içine yerleştirilmiştir. Bu dış kabuk, iç katmanları fiziksel aşınmadan, nem girişinden, ultraviyole güneş ışınımından ve zorlu dış ortam koşullarındaki aşırı kimyasal maruziyetten korur.
2. RF Sinyal İletiminin Fiziği
Radyo frekansı iletimi, hızlı bir şekilde salınan, yüksek-frekanslı alternatif akımları içerir ve uygun mühendislikle yönetilmediği takdirde kolayca yayılabilen veya başıboş gürültüyü toplayabilen elektromanyetik alanlar oluşturur. Standart açık kablolar veya paralel iletken çiftleri, yüksek-frekanslı iletimler için pek uygun değildir; çünkü istenmeyen antenler gibi davranırlar, değerli sinyal enerjisini sızdırırlar ve ortamdaki çevresel parazitlerden büyük ölçüde zarar görürler. Koaksiyel kablo, tam elektromanyetik sınırlamanın fiziksel uygulamasıyla bu sorunu zekice çözer.
RF sinyali koaksiyel kablonun çekirdek iletkenine girdiğinde, telin uzunluğu boyunca ilerleyen bir elektromanyetik alan oluşturur. Dış metalik kalkan merkez iletkeni eşit bir mesafede tamamen çevrelediğinden, sinyalle ilişkili elektrik ve manyetik alanlar tamamen iç çekirdek ile dış kalkan arasında yer alan dielektrik yalıtkan içindeki alanla sınırlıdır. Ayrıca, elektrik hatlarından, radyo vericilerinden veya endüstriyel makinelerden kaynaklanan herhangi bir harici elektromanyetik gürültü, dış örgülü korumaya çarpar ve güvenli bir şekilde topraklanır veya yansıtılarak çekirdeğe nüfuz etmesi ve veri akışını bozması önlenir.
Koaksiyel kablo üzerinden RF iletimindeki diğer bir kritik kavram, ohm (Ohm) cinsinden ölçülen karakteristik empedanstır. Empedans, bir iletim hattının alternatif akıma karşı gösterdiği toplam muhalefeti temsil eder. Kablonun ve ona bağlı donanımın tüm uzunluğu boyunca tutarlı, kontrollü bir empedansın-en yaygın olarak 50 Ohm veya 75 Ohm'da standartlaştırılması-korunması sistem performansı açısından hayati öneme sahiptir. Bir empedans uyumsuzluğu meydana gelirse, ilerleyen RF enerjisinin bir kısmı, hedef yüke ulaşmak yerine kaynağa doğru geriye doğru yansıyacaktır. Bu yansıma, duran dalgalar oluşturur, sinyal kalitesini düşürür, güç verimliliğini azaltır ve yüksek-güçlü radyo ortamlarında, hassas verici donanımına kalıcı olarak zarar veren aşırı ısı üretebilir.
3. Sınıflandırmalar, Empedans Standartları ve Kablo Çeşitleri
Koaksiyel kablolar her-her şeye-uygun-tek boyutlu bir kablo değildir; operasyonel frekansa, fiziksel boyuta, güç-işleme kapasitesine ve empedans değerlerine göre farklı sınıflara ayrılırlar. Bir teknisyen, sistem tasarımcısı veya RF mühendisi için doğru kablo çeşidini seçmek, optimum sistem performansını sağlamak ve yıkıcı sinyal yansımalarını önlemek açısından çok önemlidir.
Küresel endüstriye hakim olan iki temel empedans standardı 50 Ohm ve 75 Ohm'dur:
50 Ohm Koaksiyel Kablolar:Bunlar öncelikle veri iletimi, kablosuz iletişim, iki{0}} yönlü telsiz sistemleri, GPS ekipmanı ve ticari sinyal güçlendiriciler için tasarlanmıştır. 50 Ohm'luk bir empedans değeri, düşük sinyal zayıflaması ile yüksek güç- işleme kapasitesi arasında ideal dengeyi sağlar ve bu da onu radyo frekansı vericileri ve antenler için evrensel standart haline getirir. Popüler örnekler arasında geleneksel RG-58'in yanı sıra LMR serisi (LMR-240 ve LMR-400 gibi) gibi modern düşük kayıplı varyantlar yer alır.
75 Ohm Koaksiyel Kablolar:Bunlar video dağıtımı, kablolu televizyon (CATV), uydu televizyon yayınları ve geniş bant internet dağıtımı için optimize edilmiştir. Video ve yayın sinyalleri, yüksek güç kullanımı yerine uzun pasif çalıştırmalarda minimum sinyal kaybına öncelik verdiğinden, 75 Ohm geometri (RG-6 ve RG-59 kablolarıyla örneklenmiştir) görüntü bozulmasını önler ve konut ve ticari dağıtım ağlarında temiz kanal bütünlüğünü korur.
Empedans farklılıklarına ek olarak, koaksiyel kablolar fiziksel kalibreye göre büyük ölçüde değişiklik gösterir. Daha kalın kablolar, daha büyük çekirdek iletkenlerine ve daha kalın dielektrik yalıtkanlara sahiptir; bu, uzun kablo mesafelerinde sinyal zayıflamasını (mesafe boyunca sinyal kaybı) büyük ölçüde azaltır, ancak fiziksel esneklikten ödün verirler. Tersine, daha ince kablolar son derece esnektir ve dar alanlardan veya araç içlerinden kolayca geçirilebilir, ancak uzun mesafelerde daha yüksek zayıflama oranlarına maruz kalırlar.
4. Avantajlar ve Operasyonel Sınırlamalar
Koaksiyel kablo teknolojisi neredeyse bir asırlık sürekli gelişim süreci içerisinde olgunlaşmış olsa da, benzersiz yapısal ve operasyonel faydalar karışımı nedeniyle birçok iletişim sektöründe hakim bir konuma sahip olmaya devam ediyor. Ancak sistem tasarımcılarının, büyük-ölçekli dağıtımları planlarken sistemin doğasında olan fiziksel sınırlamalarını da hesaba katması gerekir.
Koaksiyel kablo kullanmanın başlıca avantajları şunlardır:
Üstün Elektromanyetik Koruma:Kapalı eşmerkezli tasarım, harici elektromanyetik ve radyo frekansı parazitlerine karşı olağanüstü koruma sağlayarak gürültülü endüstriyel ortamlarda bile temiz veri iletimi sağlar.
Yüksek Bant Genişliği ve Frekans Desteği:Modern koaksiyel yapılandırmalar, gigahertz aralığına kadar uzanan yüksek-frekanslı sinyalleri verimli bir şekilde taşıyabilir ve çok-kanallı videoyu ve yüksek-hızlı verileri rahatça işleyebilir.
Dayanıklılık ve Mekanik Sağlamlık:Sert polimerik dış kaplamalar ve sağlam metalik örgülerle korunan koaksiyel kablolar, zorlu dış hava koşullarına, doğrudan gömülmeye ve fiziksel strese oldukça iyi dayanır.
Maliyet-Verimliliği:Özel dalga kılavuzları veya uzun süreli aktif fiber optik altyapıyla karşılaştırıldığında koaksiyel kablolama, yerel RF ve video dağıtımı için uygun fiyatlı, son derece güvenilir bir çözüm sağlar.
Bu güçlü yönlerine rağmen koaksiyel kabloların dikkate değer sınırlamaları vardır:
Mesafe Üzerindeki Sinyal Zayıflaması:Yüksek-frekanslı sinyaller çekirdek iletken ve dielektrik ortamdan geçerken, giderek artan enerji kaybı yaşarlar. Sinyal kaybı, daha yüksek frekanslar ve daha uzun kablolar ile katlanarak artar ve genellikle sinyal yükselticileri veya tekrarlayıcıları gerektirir.
Fiziksel Hacim ve Sertlik:Yüksek-performanslı koaksiyel kablolar kalın, sert ve ağır olabilir; bu da dar bina boruları veya sıkışık ekipman muhafazaları aracılığıyla karmaşık yönlendirmeyi zorlaştırır.
Nem Hasarına Karşı Hassasiyet:Dış koruyucu ceketin yırtılması veya delinmesi durumunda kılcal etki yoluyla örgülü korumanın içine nem sızabilir, bu da iç korozyona, empedans değişikliklerine ve nihai kablo arızasına yol açabilir.
5. Modern Uygulamalar ve Bakım İçin En İyi Uygulamalar
Günümüzde koaksiyel kablo mimarisine yönelik uygulamalar çok çeşitli teknolojik sektörleri kapsamaktadır. Telekomünikasyonda, mahalle dağıtım düğümlerini doğrudan konut kablolu modemlerine bağlayarak son-mil geniş bant dağıtımı için birincil ortam olmayı sürdürüyorlar. Yayıncılık sektöründe, sağlam koaksiyel hatlar televizyon stüdyosu ana kontrollerini yüksek-güç iletim kulelerine bağlar. Ayrıca, kamu güvenliği kurumları, denizcilik operatörleri ve havacılık iletişim sistemleri, alıcı-vericileri araca monteli veya baz istasyonu antenlerine-bağlamak için tamamen sağlamlaştırılmış koaksiyel bağlantılara bağlıdır.

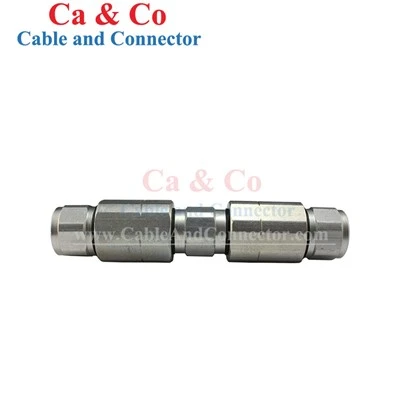

Koaksiyel kablo ağının en yüksek verimlilikte çalışmasını garanti etmek için doğru kurulum ve bakım protokolleri kritik öneme sahiptir. Teknisyenler kurulum sırasında üreticinin belirttiği minimum bükülme yarıçapına kesinlikle uymalıdır; Bir kablonun sıkışması veya keskin bir şekilde bükülmesi, dahili dielektrik yalıtkanı deforme ederek karakteristik empedansı değiştirir ve istenmeyen sinyal yansımalarına neden olur. Ek olarak, kalkan sürekliliğini korumak için-televizyon sistemleri için dişli F-tipi konektörler veya RF test cihazları ve radyo donanımı için vidalı{-SMA ve BNC konektörleri-gibi uygun eşleşen konektörlerin seçilmesi zorunludur. Son olarak, kurulum sonrası Duran Dalga Oranı (SWR) ölçer veya zaman-etki alanı reflektometresi (TDR)- gibi profesyonel test ekipmanının kullanılması, tüm iletim hattının uygun şekilde eşleştirilmesini sağlar ve olası performans hatalarını ağdan ödün vermeden önce sonlandırır.
Çözüm
Koaksiyel kablo, ham elektronik veri üretimi ile kablosuz yayılım arasındaki boşluğu dolduran, elektrik mühendisliğinin bir zaferi olarak duruyor. Eşmerkezli geometri, dielektrik ayırma ve metalik korumanın hassas dengesinde ustalaşan bu teknoloji, onlarca yıldır inanılmaz bir endüstri yelpazesinde güvenilir, düşük-kayıplı radyo frekansı sinyal iletimi sağlamaya çalışmaktadır.
Koaksiyel kablonun, katmanlı dahili anatomisi ve empedans eşleştirme fiziğinden 50 Ohm ve 75 Ohm çeşitleri arasındaki pratik farklara kadar uzanan temel prensiplerini anlamak-mühendislere, teknisyenlere ve teknoloji meraklılarına sağlam iletişim sistemleri tasarlama konusunda güç verir. İletişim frekansları tırmandıkça ve veri talepleri gelişmeye devam ettikçe, yüksek-kaliteli koaksiyel altyapının dikkatli seçimi, kurulumu ve bakımı, küresel ağlarımızın önümüzdeki yıllarda da net, istikrarlı ve derin bir şekilde bağlantılı kalmasını sağlayacaktır.
